ASP.NET如何用OWC绘图控件画统计图表（一）

原创|其它|编辑：郝浩|2009-11-12 10:31:12.000|阅读 1864 次

概述：OWC提供面积图、柱状图、条形图、折线图、平滑曲线图、饼图、圆环图、股价图、散点图、雷达图。其中有些图形包括二维和三维的，有些图形又包含好几种，比如柱状图包括单柱状图，簇形柱状图，一个柱好几个颜色的柱状图等。具体类型请参看OWCDCH11.CHM文件中的枚举：ChartChartTypeEnum。

# 界面/图表报表/文档/IDE等千款热门软控件火热销售中 >>

　　OWC提供面积图、柱状图、条形图、折线图、平滑曲线图、饼图、圆环图、股价图、散点图、雷达图。其中有些图形包括二维和三维的，有些图形又包含好几种，比如柱状图包括单柱状图，簇形柱状图，一个柱好几个颜色的柱状图等。具体类型请参看OWCDCH11.CHM文件中的枚举：ChartChartTypeEnum。

　　OWC有帮助文件,安装Office之后，在C:\Program Files\Common Files\Microsoft Shared\Web Components\11\2052目录下面，有几个*.chm文件，便是，如果你没有这几个文件，尝试把Office完全安装一下试试，或者自定义安装的时候选中相应的选项。但它们是针对如何在Excel中使用，而不是在.Net或Java或Dephi中如何使用的，它只是按字母顺序列出了OWC组件所有的对象、集合、方法、属性、枚举，以及少量的示例代码，查找很不方便。我主要参看了其中的OWCDCH11.CHM文件。

　　OWC，即Office Web Components，是微软随Office提供的绘图控件，使用它能够绘制绝大部分的图形，但不幸的是OWC的帮助文件并不好用，网上关于OWC的文章也都很简单，稍微深入一点的问题就很难搜到。它为在Web中绘制图形提供了灵活的同时也是最基本的机制。

　　在一个intranet环境中，如果可以假设客户机上存在特定的浏览器和一些功能强大的软件(如IE6和Office 2000/XP/2003)，那么就有能力利用Office Web组件提供一个交互式图形开发环境。这种模式下，客户端工作站将在整个任务中分担很大的比重。理论上说Excel能做的图都可以通过OWC画。所以，把自己研究OWC的一些心得写在这里，希望能帮助有需要的朋友，使他们不必再去翻看长长的对象(属性、方法)列表。

　　本文讲述如何绘制条形图，折线图，柱形图，面积图等常见图形。

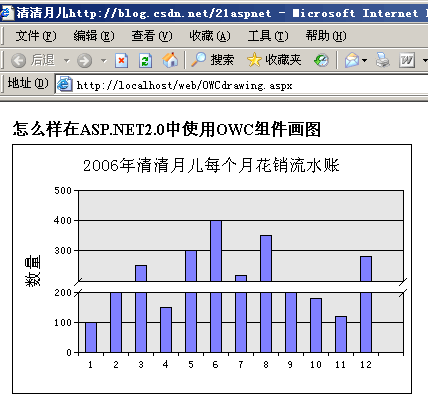

　　效果图：

　　前台代码：

　　<%@ Page Language="C#" AutoEventWireup="true" CodeFile="OWCdrawing.aspx.cs" Inherits="OWCdrawing" %>
　　<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.0 Transitional//EN" "<http://www.w3.org/TR/xhtml1/DTD/xhtml1-transitional.dtd>">
　　<html xmlns="<http://www.w3.org/1999/xhtml>" >
　　<head runat="server">
　　<title>Test</title <http://blog.csdn.net/21aspnet%3C/title>>
　　</head>
　　<body>
　　<form id="form1" runat="server">
　　<div style="text-align: left">
　　<table style="width: 600px">
　　<tr>
　　<td colspan="3" style="height: 20px">
　　<strong>怎么样在ASP.NET2.0中使用OWC组件画图</strong></td>
　　</tr>
　　<tr>
　　<td colspan="3" rowspan="2" style="height: 21px">
　　<asp:PlaceHolder ID="PlaceHolder1" runat="server"></asp:PlaceHolder>
　　</td>
　　</tr>
　　<tr>
　　</tr>
　　</table>
　　</div>
　　</form>
　　</body>
　　</html>

　　手把手教程：

　　第一步：

　　右键点击网站根目录引用。如图所示：

　　第二步：

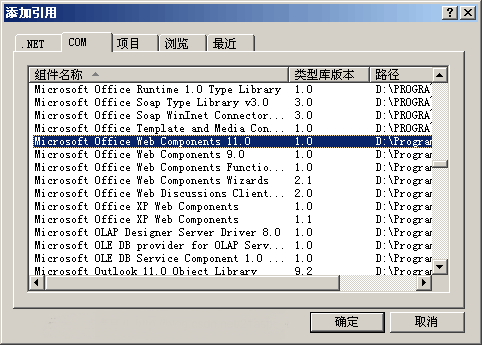

　　点击“添加引用”后弹出一个窗口，添加OWC的引用。如图所示：

　　点“确定”。

　　第三步：

　　代码中引用Microsoft.Office.Interop.Owc11。

　　全部代码

　　后台代码：

　　using System;
　　using System.Data;
　　using System.Configuration;
　　using System.Web;
　　using System.Web.Security;
　　using System.Web.UI;
　　using System.Web.UI.WebControls;
　　using System.Web.UI.WebControls.WebParts;
　　using System.Web.UI.HtmlControls;
　　using System.Data.SqlClient; //添加数据操作引用
　　using Microsoft.Office.Interop.Owc11;//添加Office组件引用
　　public partial class OWCdrawing : System.Web.UI.Page
　　{
　　protected void Page_Load(object sender, EventArgs e)
　　{
　　//连接数据库并获取特定字符串
　　string strSeriesName = "图例1";
　　string ConnectString = "Server=(local);DataBase=web;Uid=sa;Pwd=sa";
　　string Sql = "SELECT month,Allcount FROM Chart";
　　SqlConnection myConn = new SqlConnection(ConnectString);
　　myConn.Open();
　　SqlDataAdapter Da = new SqlDataAdapter(Sql, myConn);
　　DataSet ds = new DataSet();
　　Da.Fill(ds);
　　//存放月
　　string[] MonNum = new string[12];
　　//存放数据
　　string[] MonCount = new string[12];
　　//为数组赋值
　　for (int i = 0; i < ds.Tables[0].Rows.Count; i++)
　　{
　　MonNum[i] = ds.Tables[0].Rows[i][0].ToString();
　　MonCount[i] = ds.Tables[0].Rows[i][1].ToString();
　　}
　　//为x轴指定特定字符串，以便显示数据
　　string strXdata = String.Empty;
　　foreach (string strData in MonNum)
　　{
　　strXdata += strData + "\t";
　　}
　　string strYdata = String.Empty;
　　//为y轴指定特定的字符串，以便与x轴相对应
　　foreach (string strValue in MonCount)
　　{
　　strYdata += strValue + "\t";
　　}
　　//创建ChartSpace对象来放置图表
　　ChartSpace laySpace = new ChartSpaceClass();
　　//在ChartSpace对象中添加图表
　　ChChart InsertChart = laySpace.Charts.Add(0);
　　//指定绘制图表的类型。类型可以通过OWC.ChartChartTypeEnum枚举值得到
　　//InsertChart.Type = ChartChartTypeEnum.chChartTypeLine;//折线图
　　//InsertChart.Type = ChartChartTypeEnum.chChartTypeArea;//面积图
　　//InsertChart.Type = ChartChartTypeEnum.chChartTypeBarClustered;//条形图
　　InsertChart.Type = ChartChartTypeEnum.chChartTypeColumnClustered;//柱形图
